宇强减速电机选定范例

减速机选定范例

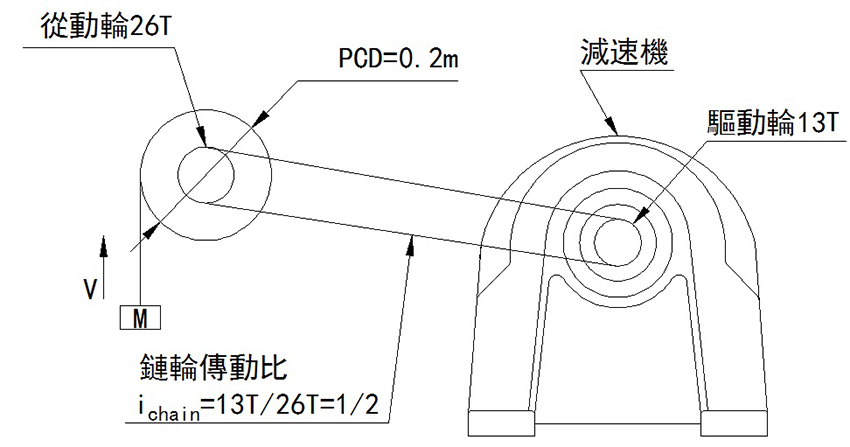

已知；搬运物总重量：M＝300KG

搬送速度；V＝9.5m/min

链轮传动效率：η1＝1

减速机传动效率：η2＝0.9

运转时间：2小时/日

启动次数：1回/分，中冲击

使用电源：三相220V,50Hz

计算；一、减速比

由入力回转数及出力轴回转数来选定减速比

1、先求出输送带滚轮回转数（N1） 1.N1=V/（PCD xπ）

N1＝搬送速度/（滚轮直径PCD·π） =9.5/（0.2 x 3.14）=15r/min

2、再求出减速及出力轴回转数（N2） 2.N2=N1/ichain

N2＝N1/链轮齿数减速比 =15/（1/2）=30r/min

3.以三相机60Hz的马力计算减速比 3.i=30/1500=1/50

i=出力轴回转数/入力轴回转数（电机转数）

二、扭力

决定减速比后，由使用机械工作条件计算减速机出力轴扭矩

1、先计算出输送带滚轮之扭力（T1） 1.T1=M·PCD/2

T1＝M·PCD/2 =300x0.2/2=30kg.m

2、再换算成减速机出力轴所需扭力（N2） 2.T2=（T1·ichain）/（ η1·η2）

T2=（T1·ichain）/（η1·η2））=（30x0.5）/（1x0.9）=16.7kg.m

三、负荷条件

1.根据运转条件算出修正后的扭力（T3） 1.T3=T2·K

T3=T2·K =16x7·1

（系数K无冲击时＝1，冲击越大，K值越大）=16.7kg.m

四、马力

1.最后算成马力（Hp） 1.Hp=（T3·N2）716.2

Hp=（T3·N2）/716.2 =（16.7x30）/716.2=0.7Hp……（3/4Hp）

摩擦系数表

 链轮

1.00

 齿轮

1.25

 三角皮带

1.50

 平皮带

2.50

常用公式表

預知的條件

已知的條件

公式

扭力

T1

動力（F）與半徑（R）/馬力（Hp）與回轉數（N）（r.p.m）

T=FXR

(Kgf-m)

扭力

T2

T=(716XHp)/N

(kgf-m)

扭力

T3

動力（F）與回轉數（N）（r.p.m）/扭力（T）與回轉數（N）(r.p.m)

T=(974XKw)N

(kgf-m)

馬力

Hp

扭力（T）與回轉數（N）(r.p.m)/重力（F）與速度（V）(m/sec)

Hp=(TXN)716.2

(馬力)

動力

Kw

Kw=(TXN)/974

（千瓦）

馬力

Hp

直徑（D）與回轉數（N）(r.p.m)

Hp=(FXV)/75

（馬力）

動力

Kw

Kw=(FXV)/102

（千瓦）

速度

V

入力回轉數（N1）與出力回轉數（N2）

V=(ΠxDxN)/60

（m/sec）

減速比

I

I=N1/N2

---

符号说明

V=速度

η=效率

1INCH=2.54CM

I=減速比

N=出力軸轉速（RPM）

1FOOT=12INCH

輸出扭力（KG-M）

D=滾輪直徑（MM）

1KW=1000W               KW=1.34HP

連接係數

R=滾輪半徑（MM）

1KG-M=7.233FT-LB   KG-M=86.8IN-LB

荷重系數

KW1(HP1)=入力馬力

1KG=2.2LB                 LB=0.4536KG

荷重（KG）

KW2(HP2)=輸出馬力

1CM=10MM                CM=0.39371NCH
